进口3003铝板 3003铝板用途

进口3003铝板 3003铝板用途 进口3003铝板 3003铝板用途 进口3003铝板 3003铝板用途 进口3003铝板 3003铝板用途 进口3003铝板 3003铝板用途

广毅荣供应：3003铝棒 3003铝合金圆棒 3003防锈铝板 3003铝棒价格 3003铝棒厂家 3003铝板规格 3003铝合金化学成分 3003耐腐蚀铝板 AL3003铝合金棒材 进口3003铝棒 3003铝板规格 3003铝锰合金

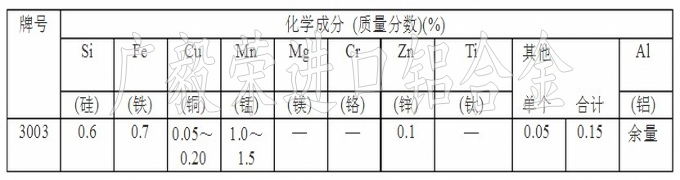

3003铝合金特性：

3003铝合金为AL-Mn系合金，是应用非常广的一种防锈铝，这种合金的强度不高（稍高于工业纯铝），不能热处理强化，故采用冷加工方法来提高它的力学性能：在退火状态有很高的塑性，在半冷作硬化时塑性尚好，冷作硬化时塑性低，耐腐蚀好，焊接性良好，可切削性能不良。

3003铝合金用途：

主要用于要求高的可塑性和良好的焊接性，在液体或气体介质中工作的低载荷零件，如油箱，汽油或润滑油导管，各种液体容器和其他用深拉制作的小负荷零件：线材用来做铆钉 3003铝板成形性、溶接性、耐蚀性均良好。用于加工需要有良好的成形性能、高的抗蚀性可焊性好的零件部件，或既要求有这些性能又需要有比1XXX系合金强度高的工作，如厨具、食物和化工产品处理与贮存装置，运输液体产品的槽、罐，以薄板加工的各种压力容器与管道一般器物、散热片、化妆板、影印机滚筒、船舶用材。

力学性能
抗拉强度 σb (MPa) ) 142-178
条件屈服强度 σ0.2 (MPa) )≥115

热加工及热处理温度
均匀化退火温度为590~620℃，热轧温度为480~520℃，挤压温度为320~480℃，典型退火温度为413℃，空冷。
3003铝合金化学性能：耐蚀性：3003铝合金的耐蚀性很好，接近工业纯铝的耐蚀性，对大气、淡水、海水、食品、有机酸、汽油、中性无机盐水溶液等均有良好的耐蚀性，在稀酸中的耐蚀性也很好。
在冷变形状态时，3003铝合金有剥落腐蚀倾向，变形越大，剥落越严重。由于阳极氧化后色彩不均匀，故一般不进行阳极化处理。

铝合金基本状态分为五种：

1.F状态为自由加工状态，适用于在成型过程中，对于加工硬化和热处理条件无特殊要求的产品，该状态产品的力学性能不作规定。

2.O状态为退火状态，适用于经完全退火获得**强度的加工产品。

3.H状态为加工硬化状态，适用于通过加工硬化提高强度的产品，产品在加工硬化后可经过（也可不经过）使强度有所降低的附加热处理。

4.W状态为固熔热处理状态 处理状态 一种不稳定状态，仅适用于经固溶热处理后，室温下自然时效的合金，该状态代号仅表示产品处于自然时效阶段

5.T状态为热处理状态(不同于F、O、H状态) 适用于热处理后，经过（或不经过）加工硬化达到稳定的产品。T代号后面必须跟有一位或多位阿拉伯数字。在T字后面的**位数字表示热处理基本类型（从1~10），其后各位数字表示在热处理细节方面有所变化。如 6061—T 62 ；5083—H 343等。

铝合金的表面处理
铝合金板材按表面处理方式可分为非涂漆产品和涂漆产品两大类。
1) 非涂漆类产品
(1) 可分为锤纹铝板（无规则纹样）、压花板（有规则纹样）和预钝化氧化铝表面处理板。
(2) 此类产品在板材表面不做涂漆处理，对表面的外观要求不高，价格也较低。
2) 涂漆类产品
(1) 分类：
按涂装工艺可分为：喷涂板产品和预辊涂板；
按涂漆种类可分为：聚酯、聚氨酯、聚酰胺、改性硅、环氧树脂、氟碳等。
(2) 多种涂层中，主要性能差异是对太阳光紫外线的抵抗能力， 其中在正面**常用的涂层为氟碳漆（PVDF），其抵抗紫外线的能力较强；背面可选择聚酯或环氧树脂涂层作为保护漆。另外正面还可贴一层可撕掉的保护膜。
国内执行标准跟进口的执行标准有相似的名称。
